图文知识电气元件之转换开关

转换开关

转换开关式一种多档式,控制多回路的主令电气。转换开关主要用于各种控制线路的转换,电压表,电路表的换相测量控制,配电装置线路的转换和遥控等。还可以用于直接控制小容量电动机的气动,调速和换向。

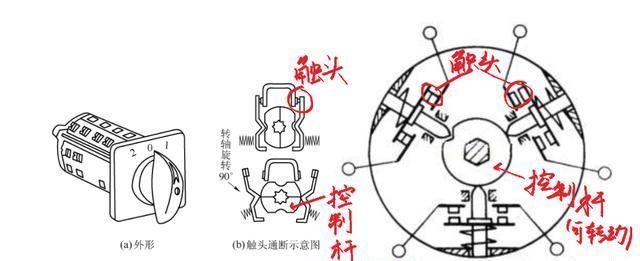

一、转换开关的工作原理

转换开关的手柄连接控制杆,转动手柄,控制杆跟着转动。利用控制杆的形状来控制触头的开合。

二、线路中文字符号,及图形符号

文字符号:SA

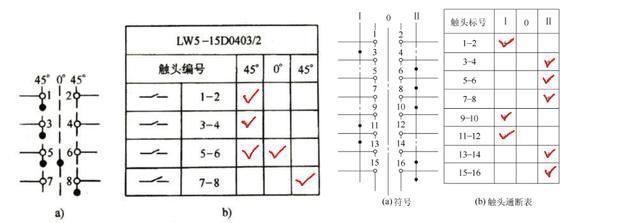

图形符号:

图形符号。

竖直线表示手柄所在位置,横线空原点表示对应触头。例如,1、2触头式一对。

黑色圆点所在位置表示黑色圆点上方的触头是接通的。如上图。红色对号对号表示接通。

三、转换开关的选用

转开关又称组合卡关,用来控制电机的时候,额定电流取电机额定电流的1.5~2.5倍。

根据电源种类,电压等级,触点数量、额定电流来选择。
